Nel industria delle camere bianche , c'è un detto comune: "La qualità dell'aria determina la qualità del prodotto". E questo è assolutamente vero. Per qualsiasi camera bianca, un camera bianca HVAC Il sistema è molto più di un semplice dispositivo che eroga aria raffreddata o riscaldata: è un "sistema di supporto vitale dell'aria" integrato, responsabile del controllo delle particelle, della stabilità della pressione, dell'organizzazione del flusso d'aria e della precisa uniformità di temperatura e umidità.

Se vi siete mai chiesti come viene effettivamente "calcolata" l'aria in una camera bianca – cosa determina i ricambi d'aria, il volume del flusso d'aria o il carico di raffreddamento – questo articolo vi guiderà attraverso i principi fondamentali e vi aiuterà a comprendere questi calcoli apparentemente complessi in modo chiaro e pratico.

Perché io Il sistema HVAC è considerato il "cuore" di una camera bianca?

Se un sistema HVAC in un edificio convenzionale è un assistente diligente, allora il sistema HVAC della camera bianca è un vero "protagonista tutto in uno". Una camera bianca non riceve passivamente aria condizionata, ma la alimenta attivamente. crea il proprio ambiente atmosferico .

L'aria deve raggiungere:

• Concentrazione di particelle stabili
• Stretta tolleranza a temperatura e umidità
• Direzione della pressione definita (positiva o negativa)
• Modelli di flusso d'aria verificabili (unidirezionali o non unidirezionali)

Tutto ciò dipende dalla filtrazione, diluizione e ricambio continuo dell'aria. Ogni calcolo nella progettazione dell'impianto HVAC influisce direttamente sulla capacità di una camera bianca di soddisfare la propria classificazione, di funzionare in modo stabile e di evitare sprechi energetici nel corso degli anni di attività.

In quanto azienda specializzata in ingegneria per camere bianche, Wonclean gestisce quotidianamente un elevato volume di revisioni progettuali e comprende a fondo il ruolo cruciale di questo sistema.

Che cosa io Si tratta di uno scambio aereo?

Per molti nuovi arrivati, sentire “Cos’è uno scambio d’aria?” Potrebbe sembrare che si tratti semplicemente di aria che "fluisce" intorno. Ma nell'ingegneria delle camere bianche, il termine ha una definizione molto rigorosa:

• Si riferisce al numero di volte in cui l'aria dell'intera stanza viene ricambiata in un determinato periodo di tempo.

La metrica più comune è ACH — Ricambi d'aria all'ora .

Come viene calcolato l'ACH?

La formula è semplice, a patto che le unità di misura siano coerenti:

ACH = Volume totale di aria immessa (m³/h) ÷ Volume ambiente (m³)

Potresti anche chiederti: "Così è come calcolare i ricambi d'aria più complicato?"
Non proprio, ma il requisito ACH dipende dalla classe della camera bianca:

• ISO 8: 5–48 ACH
• ISO 7: 60–90 ACH
• ISO 6: 150–240 ACH
• ISO 5: 240–480 ACH (anche se la velocità del flusso d'aria è il vero punto di controllo in questo caso)

Un ricambio d'aria (ACH) più elevato significa una rimozione più rapida dei contaminanti, ma anche un maggiore consumo energetico. Un ricambio d'aria ragionevole, non eccessivo, è il primo principio di una buona progettazione.

Come io Volume dell'aria di mandata calcolato?

Una volta che si sa “quanta aria deve essere scambiata”, la domanda successiva è:
"Quanta aria bisogna effettivamente fornire?"

Ciò si riferisce direttamente a Come si calcola il CFM per una stanza? .

CFM = ACH × Volume della stanza (ft³) ÷ 60

Se vuoi convertire ACH in volume di flusso d'aria, è lì che entra in gioco il termine ricambio d'aria orario in cfm Si applica a ACH e CFM, che sono completamente convertibili purché il volume della stanza rimanga costante.

Nelle camere bianche, il flusso d'aria di mandata non è determinato solo dal ricambio d'aria.
A volte il carico termico diventa il fattore dominante, il che significa che potrebbe essere necessario un maggiore flusso d'aria per motivi di temperatura, anche quando il ricambio d'aria è già sufficiente.

flusso d'aria io Impostazione s—Come si sceglie il tonnellaggio HVAC?

Una capacità di raffreddamento insufficiente può rendere impossibile la stabilizzazione di una camera bianca. Per questo motivo, la capacità dell'impianto HVAC (spesso chiamata "tonnellaggio") deve essere calcolata con precisione.

I professionisti del settore pongono spesso le seguenti domande: “Come si calcola il tonnellaggio di un impianto di riscaldamento, ventilazione e condizionamento (HVAC)?”

Le componenti principali del carico termico di raffreddamento includono:

• Apparecchiature calore sensibile
• calore sensibile e latente degli occupanti
• Carico di calore e umidità dell'aria esterna
• Aumento di calore da pareti, soffitti e carico solare
• La cosa più importante: il guadagno di calore della ventola

Sì, le camere bianche richiedono un flusso d'aria elevato e la potenza della ventola che muove quest'aria diventa una fonte importante di calore. Ciò aumenta notevolmente il carico di raffreddamento.

Pertanto, i calcoli del tonnellaggio nei progetti di camere bianche sono molto più complessi rispetto a quelli dei tipici edifici commerciali e devono considerare simultaneamente il flusso d'aria, la differenza di temperatura dell'aria di mandata e il calore generato dai ventilatori.

Come D L'aria fresca e l'aria di scarico mantengono la pressione?

Le camere bianche mantengono una pressione positiva o negativa attraverso l'equilibrio di:

• Aria compressa
• aria di ritorno
• Aria di scarico

Per esempio:

• Pressione positiva: Alimentazione > Scarico
• Pressione negativa: scarico > alimentazione

Questo principio diventa ancora più critico negli ambienti farmaceutici, come descritto da Impianto di climatizzazione in relazione a una camera bianca farmaceutica. , dove rigide cascate di pressione impediscono la contaminazione incrociata.

Il calcolo dell'aria fresca si basa su:

• Aria fresca necessaria per gli occupanti
• Compensazione per lo scarico locale
• Perdita necessaria per mantenere la pressione
• Requisiti minimi di codice

La progettazione dell'aria di scarico si concentra sull'aspirazione dell'aria dalle apparecchiature e sul controllo della pressione.

Come D L'efficienza dei filtri influisce sulla qualità dell'aria?

La purezza finale dell'aria in una camera bianca deriva dal suo sistema di filtrazione a più stadi:

• Prefiltri (G4/F5): catturano le particelle di grandi dimensioni
• Filtri medi (F7–F9): Proteggere il filtro HEPA
• Filtri HEPA (H13/H14): la fase più critica
• Filtri ULPA (U15+): per camere bianche di classe superiore

L'efficienza totale è determinata da:

Penetrazione totale = Prodotto delle penetrazioni di tutte le fasi

La formula sembra semplice, ma la progettazione deve tenere conto della caduta di pressione, della durata e del flusso d'aria.

Come io Velocità del flusso d'aria verificata in ambienti con flusso unidirezionale?

Le camere bianche di alto livello, come quelle ISO 5, utilizzano spesso un sistema di flusso d'aria unidirezionale (laminare).

I criteri di validazione più comuni includono:

• Velocità media del flusso d'aria: 0,2–0,5 m/s (spesso 0,45 m/s ±20%)
• Test di uniformità della velocità
• Test di visualizzazione del fumo

La velocità dell'aria è determinata da:

Velocità = Volume dell'aria immessa ÷ Area effettiva

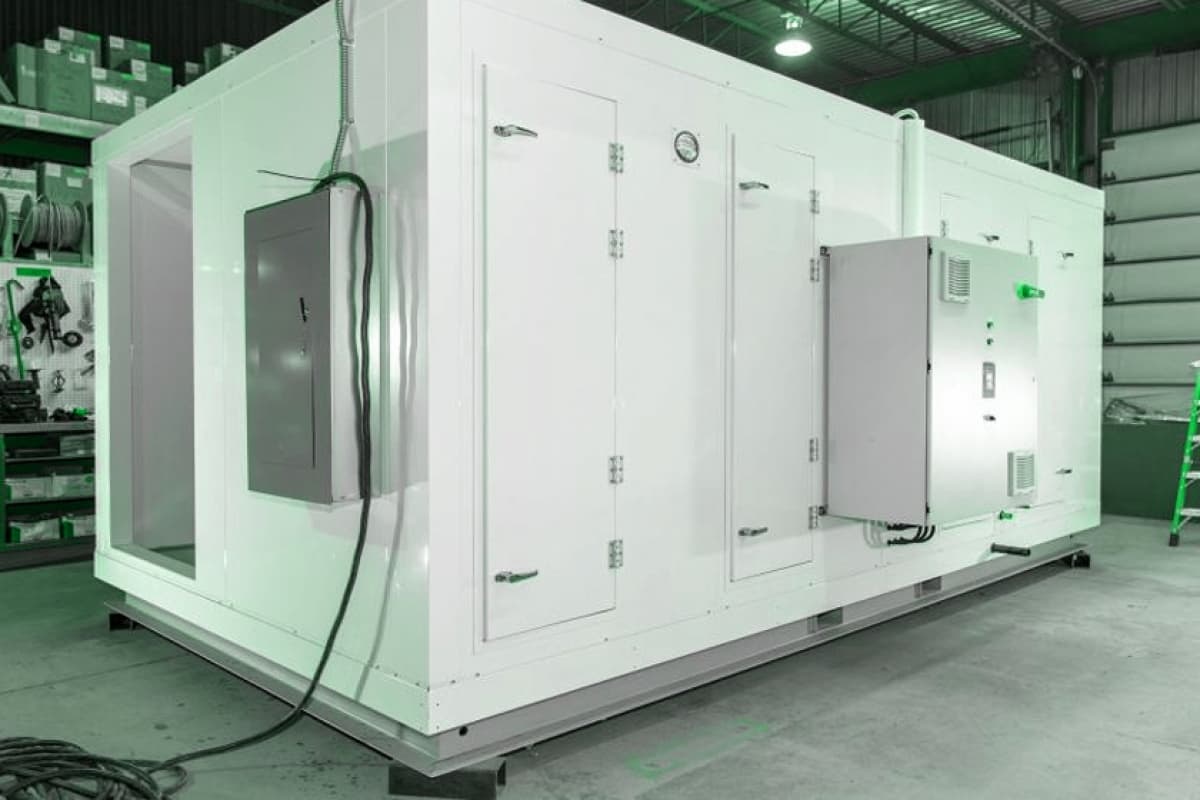

Questa è anche la differenza fondamentale tra un condizionatore d'aria per camera bianca e un tipico condizionatore d'aria comfort-cooling: un sistema HVAC per camera bianca è progettato non per “soffiare aria” ma per modellare il flusso d'aria .

Che cosa D Come si presenta il sistema completo? (Panoramica del flusso di lavoro di progettazione)

La progettazione di una camera bianca completa per impianti HVAC in genere include:

1. Definire la classe di pulizia, la temperatura/umidità, la pressione e le esigenze del processo.
2. Seleziona il modello di flusso d'aria (unidirezionale / non unidirezionale)
3. Determinare i cambiamenti dell'aria o la velocità del flusso d'aria
4. Calcolare il flusso d'aria totale in ingresso.
5. Calcola il carico termico di raffreddamento/riscaldamento e determina il tonnellaggio HVAC.
6. Determinare i volumi di aria fresca e di aria espulsa.
7. Progettazione del sistema di canalizzazione e della distribuzione del flusso d'aria
8. Verificare la selezione delle apparecchiature, la pressione statica e la stabilità del sistema.

Wonclean utilizza spesso la simulazione CFD e il coordinamento BIM per garantire un flusso d'aria ottimale, una disposizione ottimale delle apparecchiature e un'efficienza energetica eccellente.

Conclusione

Sia che tu stia facendo ricerche condizionatore d'aria per camera bianca , cercando di capire lo scambio d'aria o esplorando Come si calcola il CFM per una stanza? , questo articolo si propone di chiarire un punto essenziale:

Un sistema HVAC per camera bianca è un ecosistema di ingegneria pneumatica di precisione .

Integra ricambi d'aria, volume del flusso d'aria, controllo della pressione, efficienza di filtrazione, carico termico e modelli di flusso d'aria, il tutto a formare un sistema strettamente interconnesso e altamente ingegnerizzato.

Per Wonclean , progettando un camera bianca HVAC Non si tratta di produrre qualche numero. Si tratta di trovare la combinazione più stabile, efficiente dal punto di vista energetico e affidabile tra migliaia di parametri.

Se state pianificando un progetto per una camera bianca, state valutando un sistema HVAC esistente o avete bisogno di una valutazione professionale, non esitate a contattarci: saremo lieti di condividere la nostra esperienza.
